ДТСХХ5М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА

Описание

Термопреобразователи сопротивления ОВЕН ДТС-И со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.

Данные датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, Pt100) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

В состав термопреобразователей входят:

первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС);
измерительный преобразователь НПТ-3, встроенный в головку датчика.
диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Использование в составе изделия микропроцессорного высокоточного преобразователя НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.

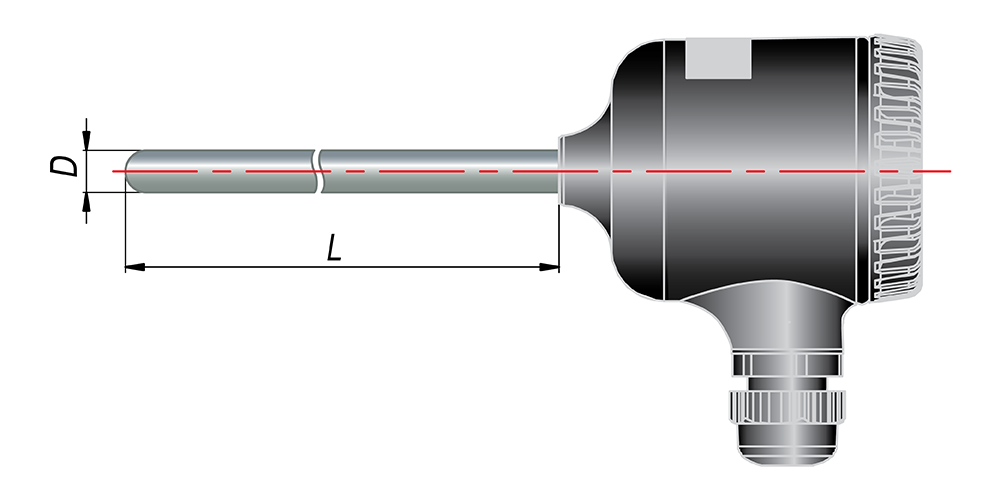

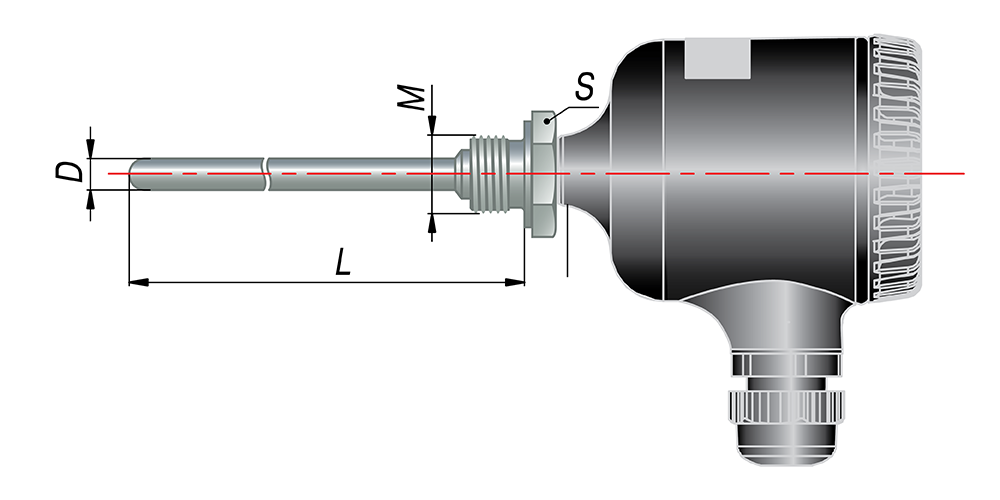

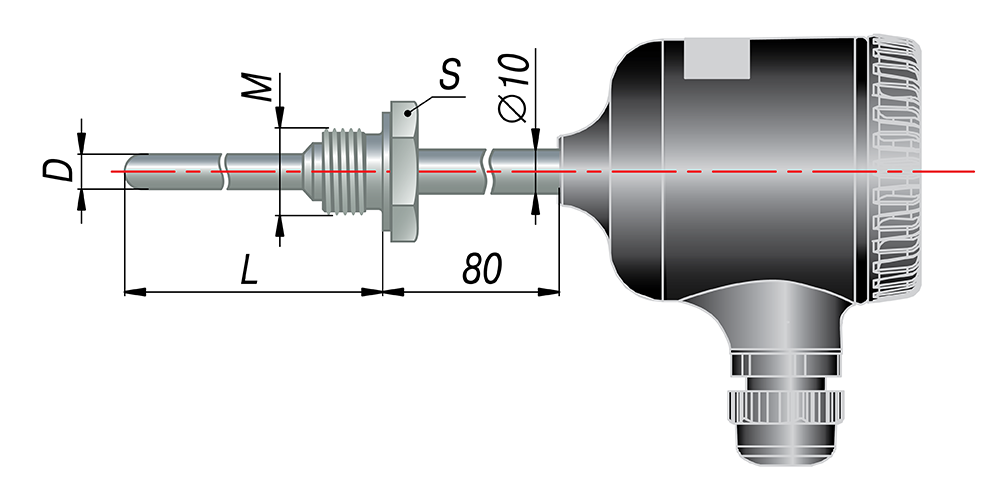

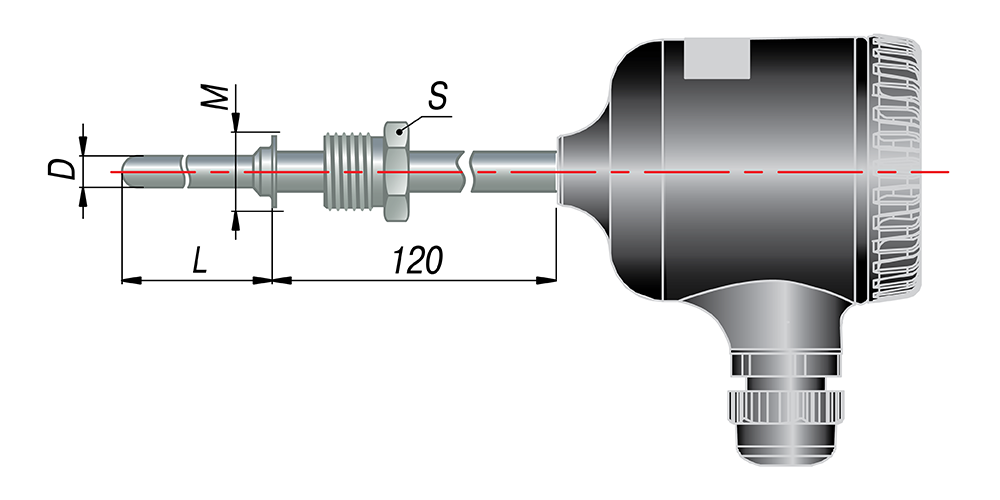

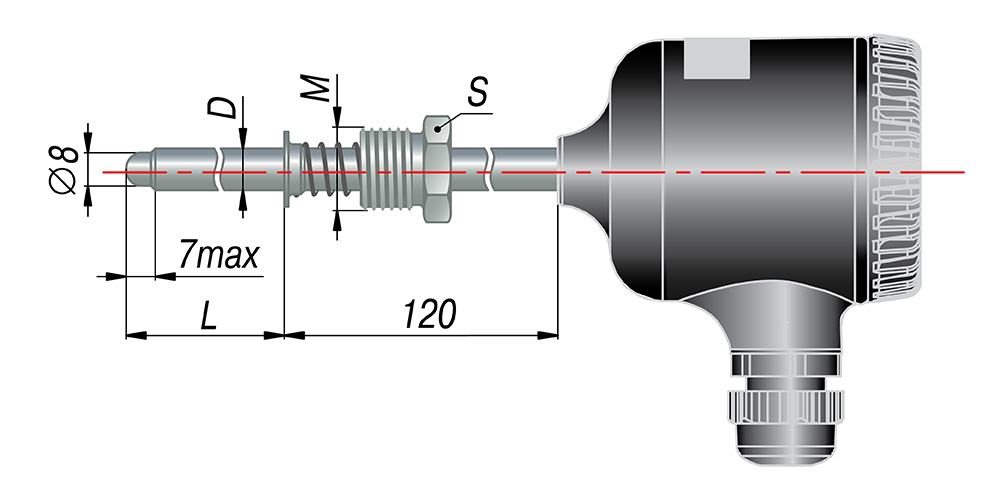

Конструктивное исполнение	Модель	Параметры	Длина монтажной части L*, мм
	015	D = 8 мм	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D = 10 мм

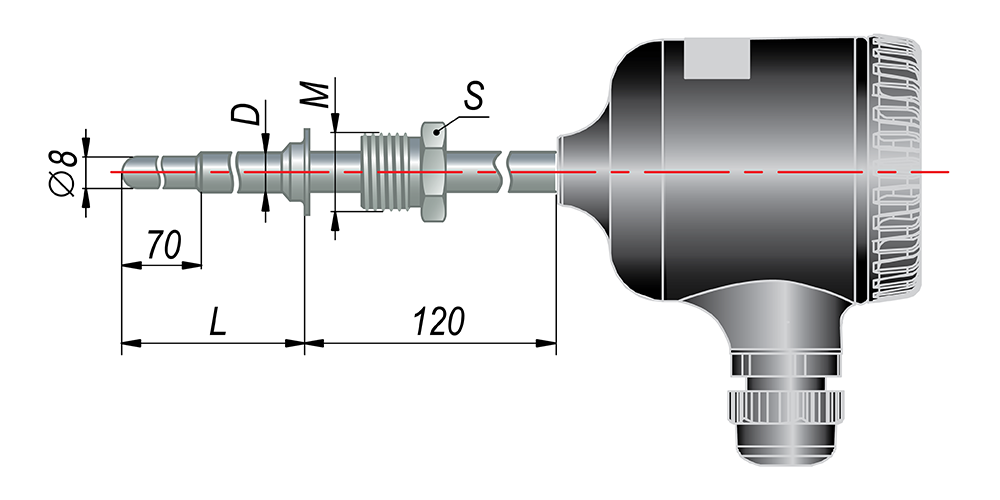

Подвижный штуцер	035	D = 8 мм, M = 20х1,5 мм**, S = 22 мм	60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	045	D = 10 мм, M = 20х1,5 мм**, S = 22 мм
	145	D = 6 мм, M = 20х1,5 мм**, S = 22 мм
Подвижный штуцер	335	D = 8 мм, M = 20х1,5 мм**, S = 22 мм
Подвижный штуцер	055	D = 10 мм, M = 20х1,5 мм**, S = 22 мм	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D = 8 мм, M = 20х1,5 мм**, S = 27 мм	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D = 10 мм, M = 20х1,5 мм**, S = 27 мм
	085	D = 10 мм, M = 27х2 мм**, S = 32 мм
Подвижный штуцер	095	D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм
	105	D = 8 мм, M = 20х1,5 мм**, S = 27 мм

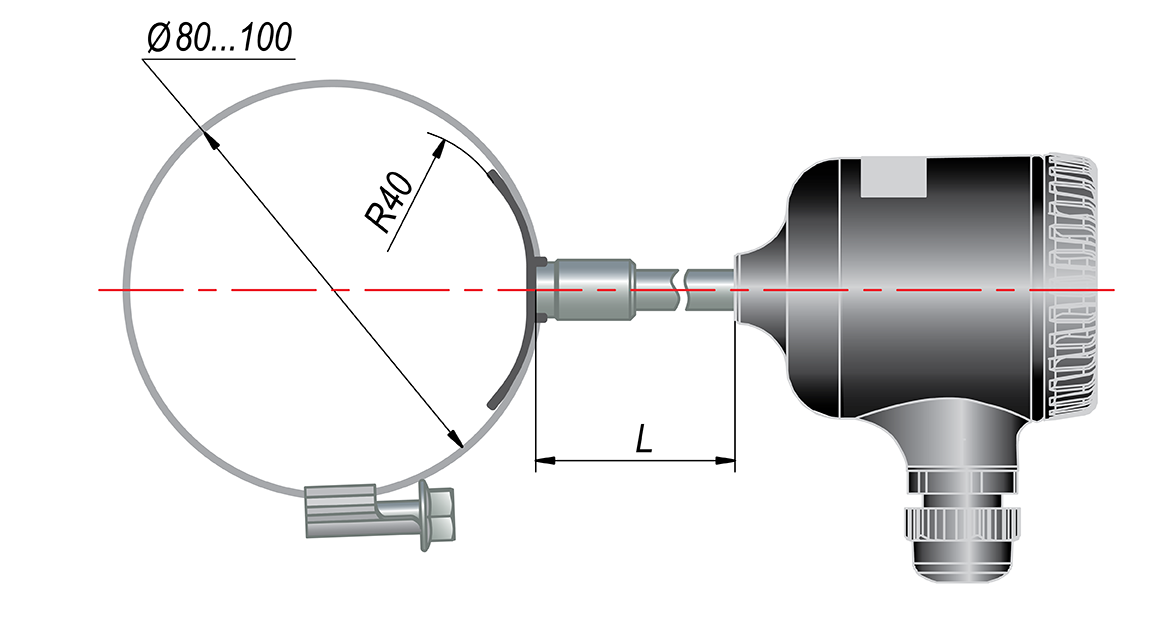

	325	Датчик может крепиться на трубопровод диаметром от 80 до 100 мм. См. ниже «Особенности монтажа ДТС325М»	50, 80, 100, 120

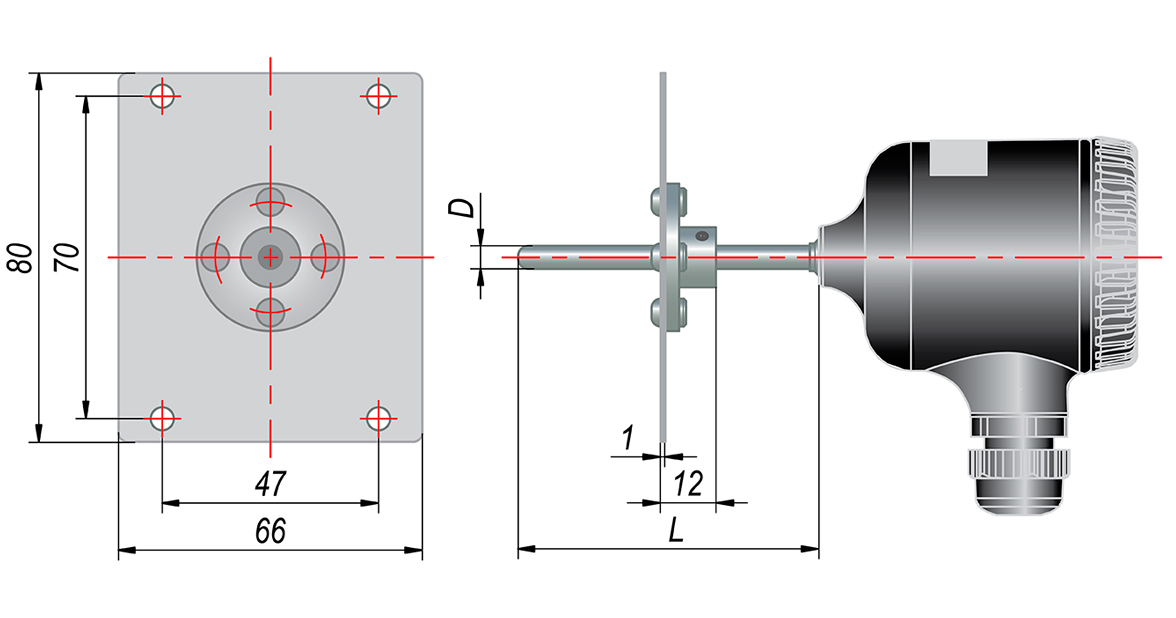

	405	D = 5 мм	80, 100, 120, 160, 200, 250, 320
	125	D = 6 мм	60, 80, 100

* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.

Примечание.

При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.
Модель ДТС405М с сенсором 100П не изготавливается.
Для модели 325 нет диапазонов преобразования 4, 5 и 6.
При измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

Особенности монтажа ДТС325М

При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:

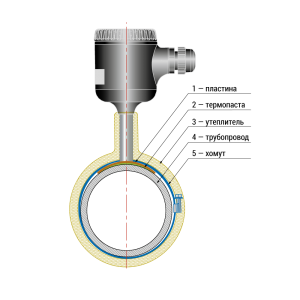

Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.

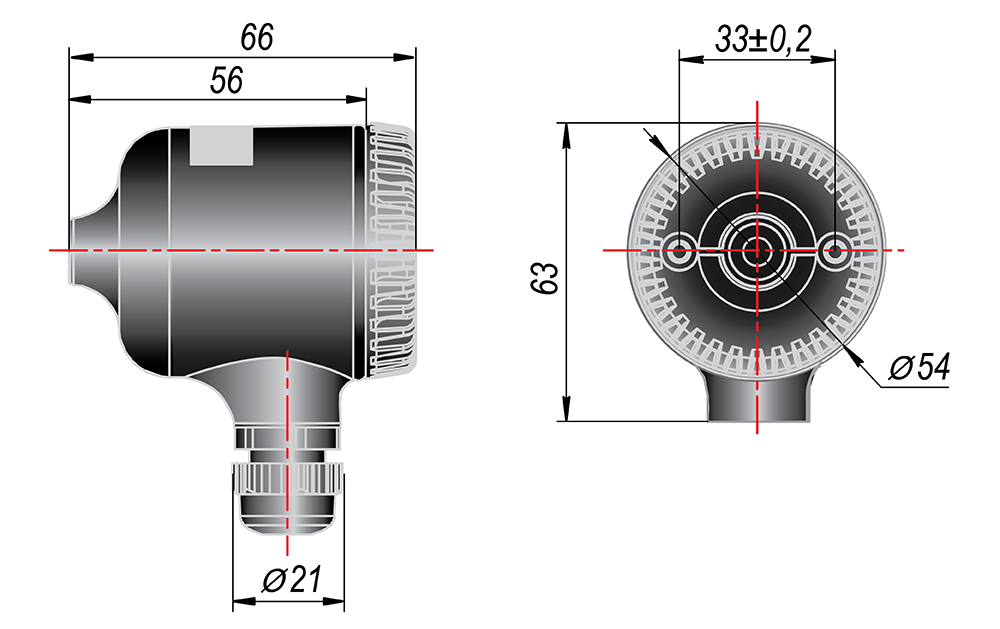

Конструктивное исполнение коммутационной головки для ДТС-И

Под НПТ-3

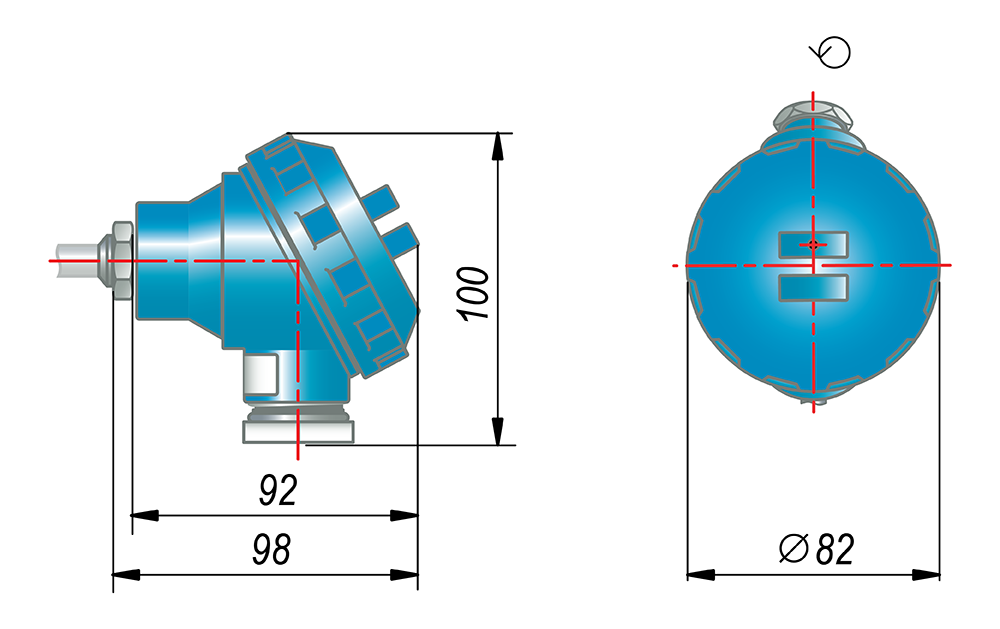

Пластмассовая	Металлическая

Кабельный ввод М16×1,5	Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 10 мм	Диаметр подключаемого кабеля до 10 мм

Наименование	Значение
Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	12...36 В
Максимальная мощность, потребляемая преобразователем	0,8 Вт
Диапазон выходного тока преобразователя	4...20 мА
Вид зависимости «ток от температуры»	линейная
Нелинейность преобразования, не хуже	±0,2 %
Разрядность цифро-аналогового преобразователя, не менее	12 бит
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более	30
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более	100
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)	500 Ом ±5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)	1250 Ом
Пульсации выходного сигнала	0,6 %
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более	30 мин
Показатель тепловой инерции, не более	20...40 с
Степень защиты	IP54 (IP65 – для датчиков с металлической головкой)
Средний срок службы	не менее 10 лет
