ДТПХхх4 термопары с кабельным выводом

Описание

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

ТХА (К) – для ДТПК
ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

вероятность безотказной работы – не менее 0,95 за 16 000 час;
средний срок службы – не менее 4 лет;
гарантийный срок эксплуатации – 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С.

Конструктивные исполнения датчиков

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	014	D = 5 мм	ДТПК, ДТПL латунь (-40…+300 °C)	25
	024	D = 8 мм	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С)	30

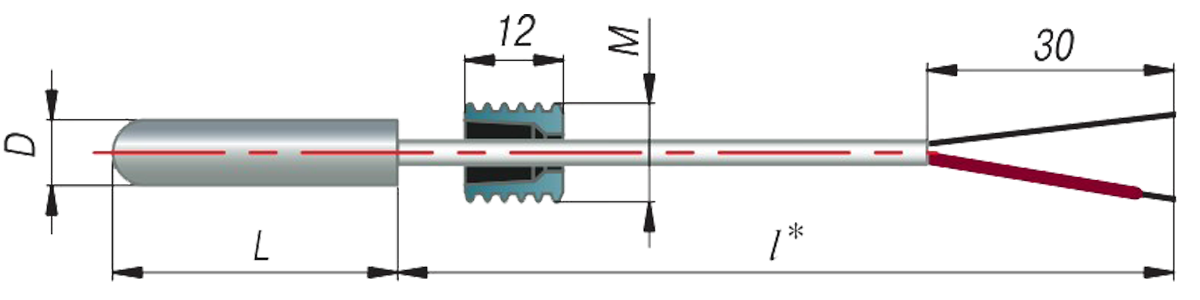

Накидная гайка	034	D = 5 мм М = 8×1 мм**	ДТПК, ДТПL латунь (-40…+300 °С)	25
Накидная гайка	044	D = 8 мм M = 12×1,5 мм**	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С)	30

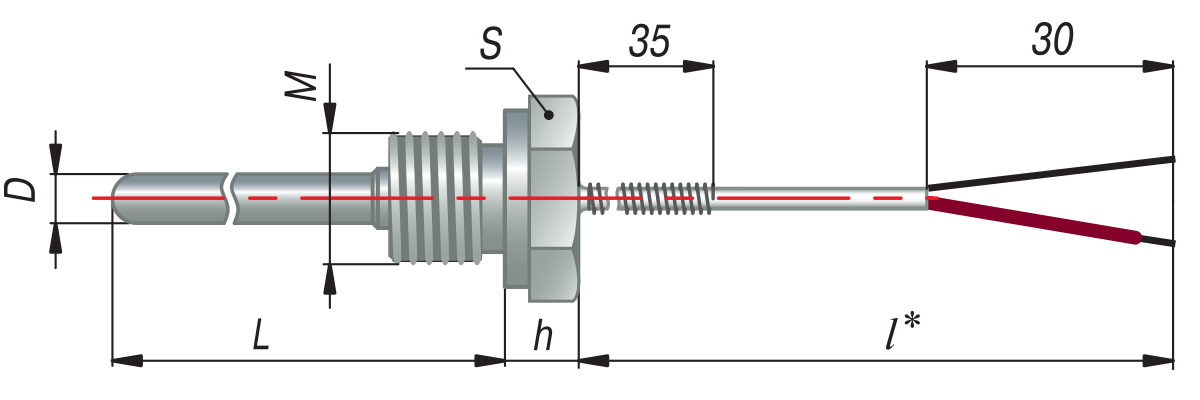

	054	D = 6 мм М = 16×1,5 мм** S = 22 мм, h = 9 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
	064	D = 8 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	074	D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм

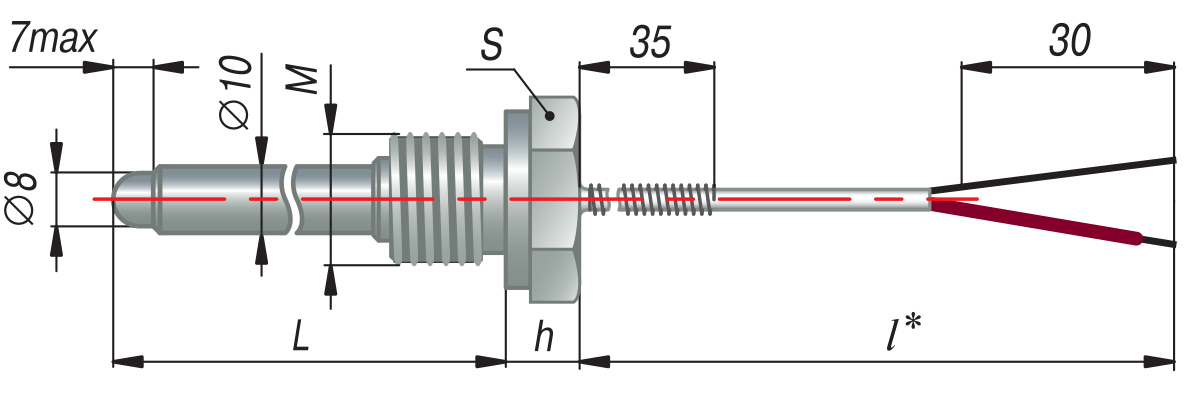

	084	D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм

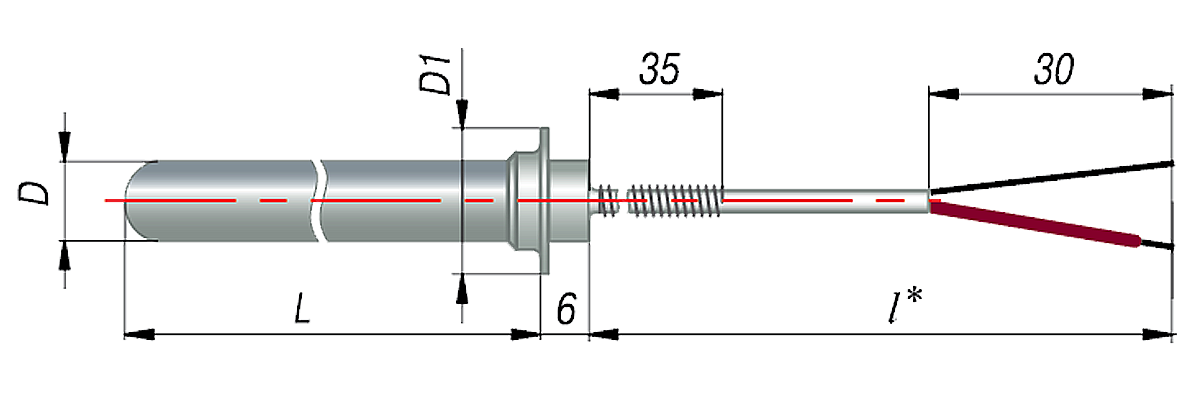

	094	D = 6 мм, D1 = 13 мм
	104	D = 8 мм, D1 = 18 мм
	114	D = 10 мм, D1 = 18 мм

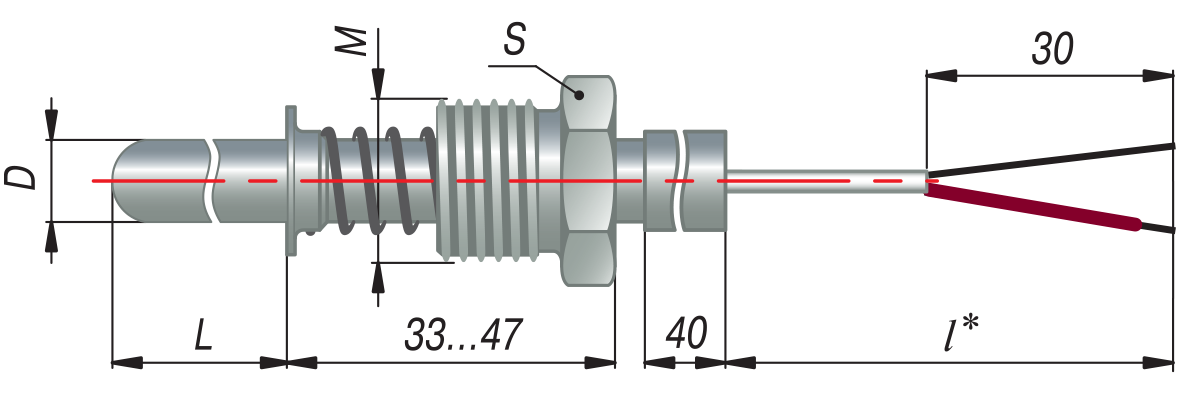

Подвижный штуцер	124	D = 6 мм M = 16×1,5 мм** S = 17 мм		10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500
	134	D = 8 мм M = 20×1,5 мм** S = 22 мм
	144	D = 10 мм M = 20×1,5 мм** S = 22 мм

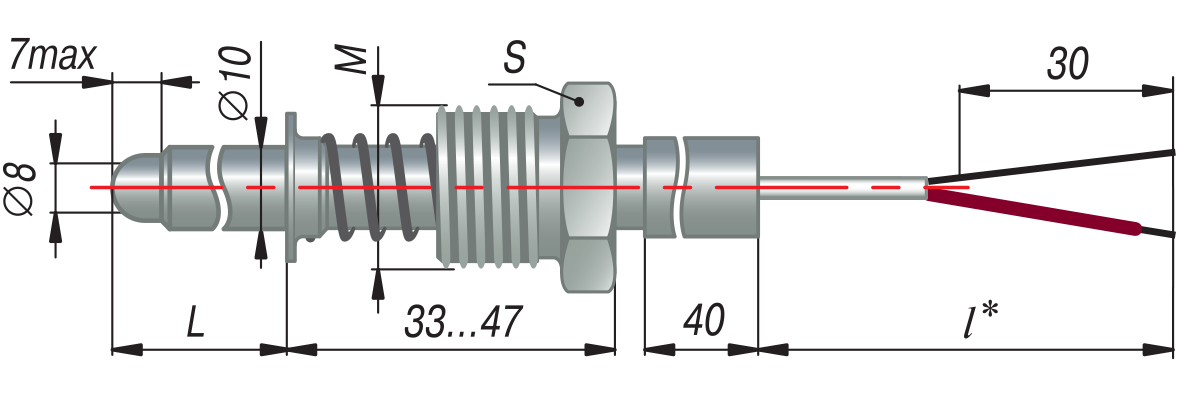

Подвижный штуцер	154	D = 10 мм M = 20×1,5 мм** S = 22 мм

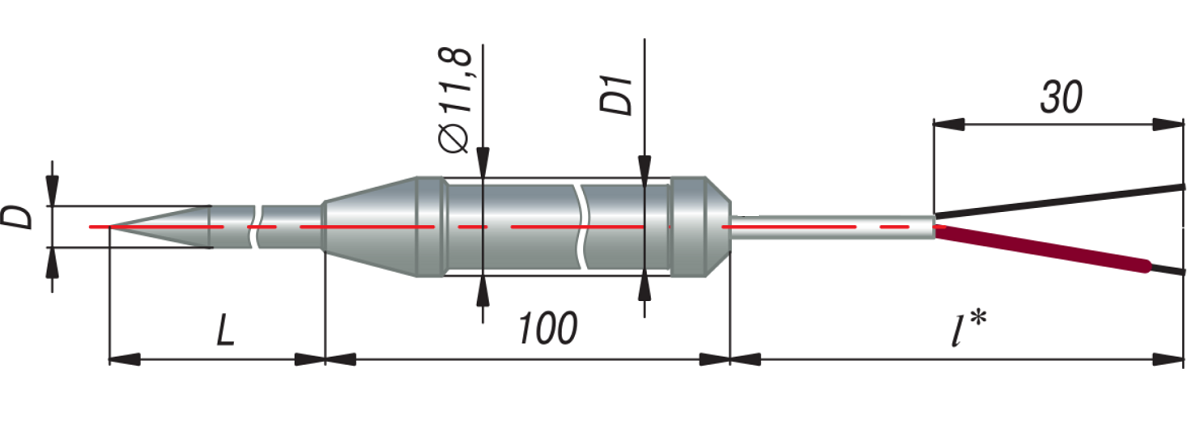

	194	D = 5 мм, D1 = 10 мм		60, 80, 100, 120, 160, 200, 250, 320

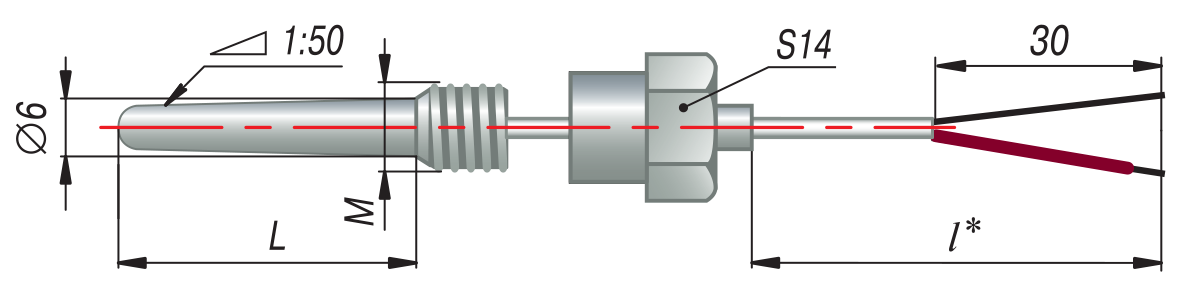

Накидная гайка	204	M = 10×1 мм** S = 14 мм	ДТПК, ДТПL латунь (-40…+400 °С)	40, 65

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4

Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

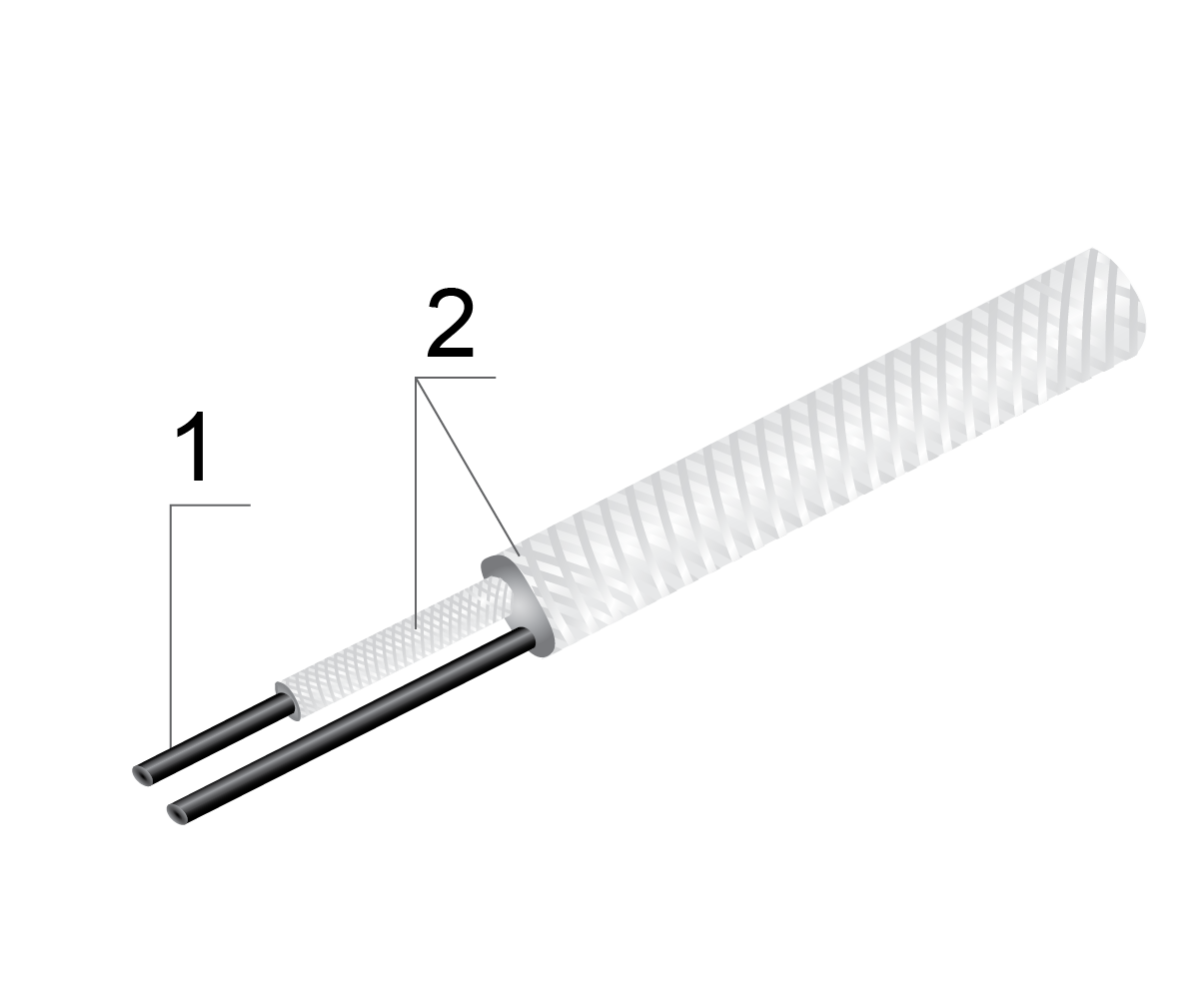

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТК011-0,5

ДКТК011-0,7

ДКТК011-1,2

Одножильный

Диаметр проводов:

0,5 мм/0,7 мм/1,2 мм (указывается при заказе)

Изоляция нить К11С6

Класс допуска 2

-40…+300 °С

1,8/2,0

2,0/2,8

2,8/4,0

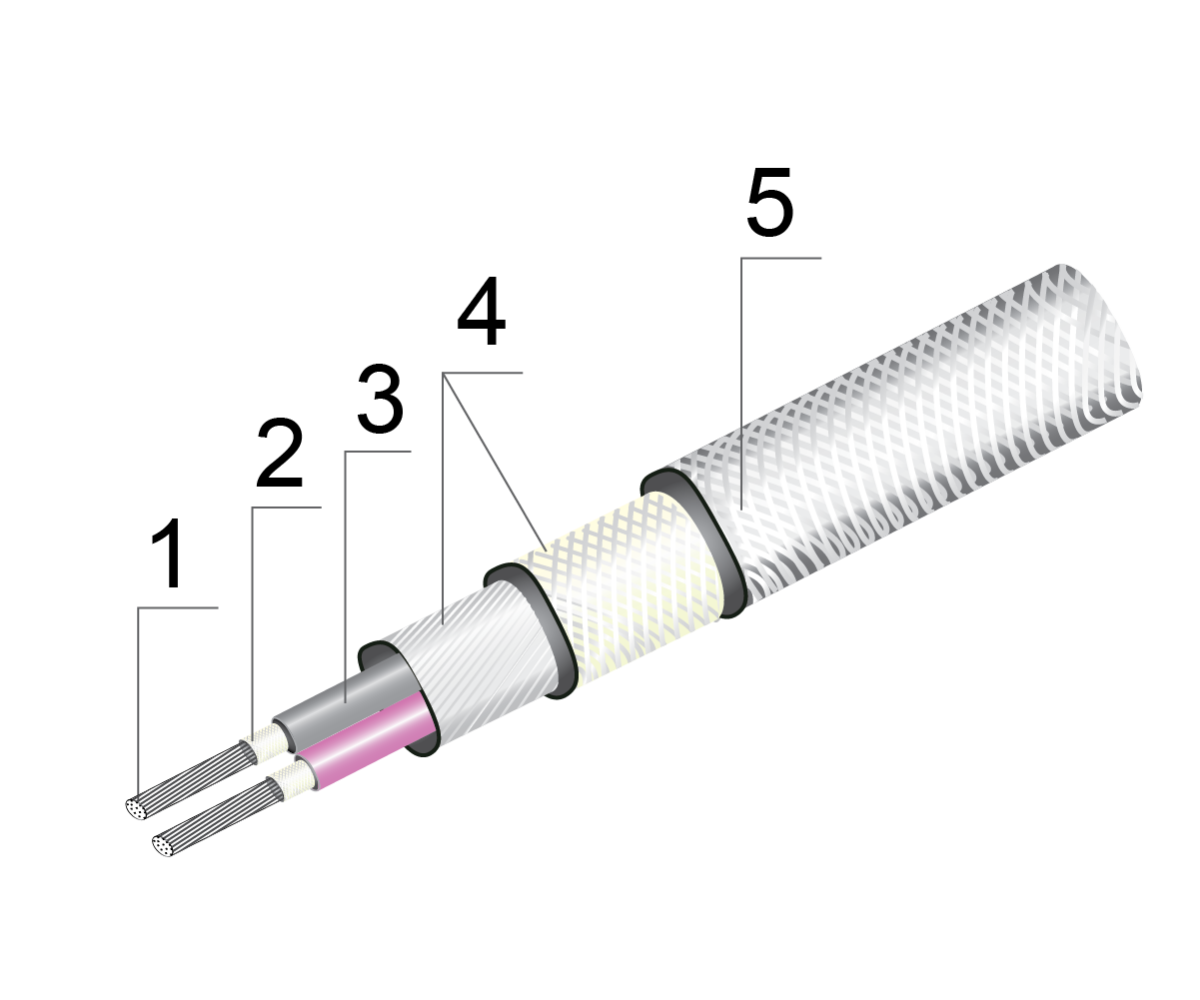

1 – термоэлектродная проволока

2, 3 - изоляция (стеклонить, фторопласт)

4 – обмотка и оплетка (стеклонить с пропиткой кремнийорганическим лаком)

5 – экран (медная луженая проволока)

Кабель СФКЭ ХА

2×0,5

Многожильный

Сечение проводов 0,5 мм²

Изоляция – стеклонить и фторопласт

Класс допуска 2

-40…+185 °С

3,0/4,5

Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТL011-0,5

ДКТL011-0,7

ДКТL011-1,2

Одножильный

Диаметр проводов:

0,5 мм/0,7 мм/1,2 мм (указывается при заказе)

Изоляция – нить К11С6

Класс допуска 2

-40…+300 °С

1,8/2,0

2,0/2,8

2,8/4,0

1 – термоэлектродная проволока

2, 3 - изоляция (стеклонить, фторопласт)

4 – обмотка и оплетка (стеклонить с пропиткой кремнийорганическим лаком)

5 – экран (медная луженая проволока)

Кабель СФКЭ ХК

2×0,5

Многожильный

Сечение проводов 0,5 мм²

Изоляция – стеклонить

Изоляция – фторопласт

Класс допуска 2

-40…+185 °С

3,0/4,5

Характеристика	Значение
	ДТПКхх4	ДТПLхх4
Номинальная статическая характеристика (НСХ)	K (ХА) хромель-алюмель	L (ХК) хромель-копель
Рабочий диапазон измеряемых температур	-40...+400 °С
Условное давление	0,4…10 МПа (в зависимости от конструктивного исполнения)
Класс допуска датчика	2
Исполнение рабочего спая термопары, относительно корпуса датчика	изолированный неизолированный
Диаметр термоэлектродной проволоки, мм	0,5; 0,7
Показатель тепловой инерции, не более:
- с изолированным рабочим спаем	20 с
- с неизолированным рабочим спаем	10 с
Количество рабочих термопар в изделии	1 или 2
Материал защитной арматуры	латунь сталь 12Х18Н10Т
Степень защиты по ГОСТ 14254	IP54

Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %

Тип термоэлектрического преобразователя	Номинальная статическая характеристика (НСХ)	Диаметр проволоки, мм	Температура эксплуатации, °С	Продолжительность эксплуатации, ч
ДТПК (ХА)	хромель – алюмель	5,0; 3,2	800	10000
			1000	2000
			1200	100
		1,5	800	10000
			1000	1000
			1100	200
		1,2	800	10000
			1000	500
			1100	200
		0,7	800	6000
		0,7	1000	300
		0,5	800	1000
		0,5	1000	100
		0,3; 0,2	600	10000
		0,3; 0,2	800	200
ДТПL (ХК)	хромель – копель	5,0; 3,2; 1,5	600	10000
		5,0; 3,2; 1,5	800	1000
		1,2; 0,7	600	10000
		1,2; 0,7	800	500
		0,5	600	5000
		0,3; 0,2	600	1000
