Пружинные клеммы MTS предназначены для упрощения подключения проводников в шкафах автоматизации, управления и распределения электроэнергии. Клеммы обеспечивают безопасное и надежное соединение проводников сечением от 2,5 до 4 мм2.
Пружина из нержавеющей стали создает равномерное давление на проводник и обеспечивает надежный контакт в течение всего времени эксплуатации.
Применение пружинных клемм по сравнению с винтовыми позволяет сократить время монтажа – достаточно установить отвертку в контактную колодку и подключить проводник.

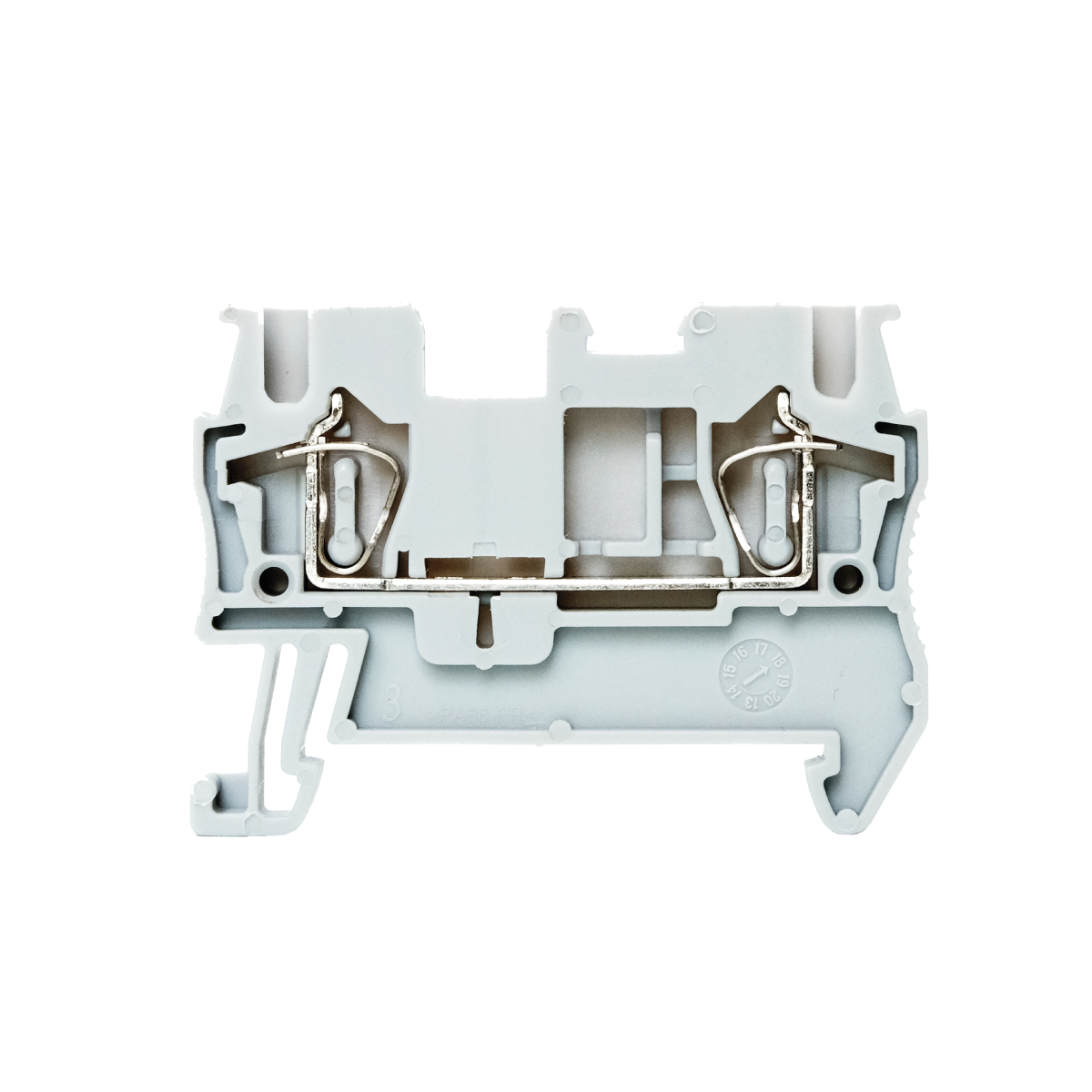

Одноуровневые пружинные клеммы MTS – применяются для подключения проводников в шкафах управления. Фронтальное подключение проводников обеспечивает дополнительное удобство и скорость монтажа.
|
| Артикул | Упаковка, шт. (кратность отгрузки) | ||
| Расчетное сечение | Серый | Синий | Красный | |
| 2,5 мм2 | MTS-2.5 | MTS-2.5BL | MTS-2.5RD | 25 |
| 4 мм2 | MTS-4 | MTS-4BL | MTS-4RD | 15 |

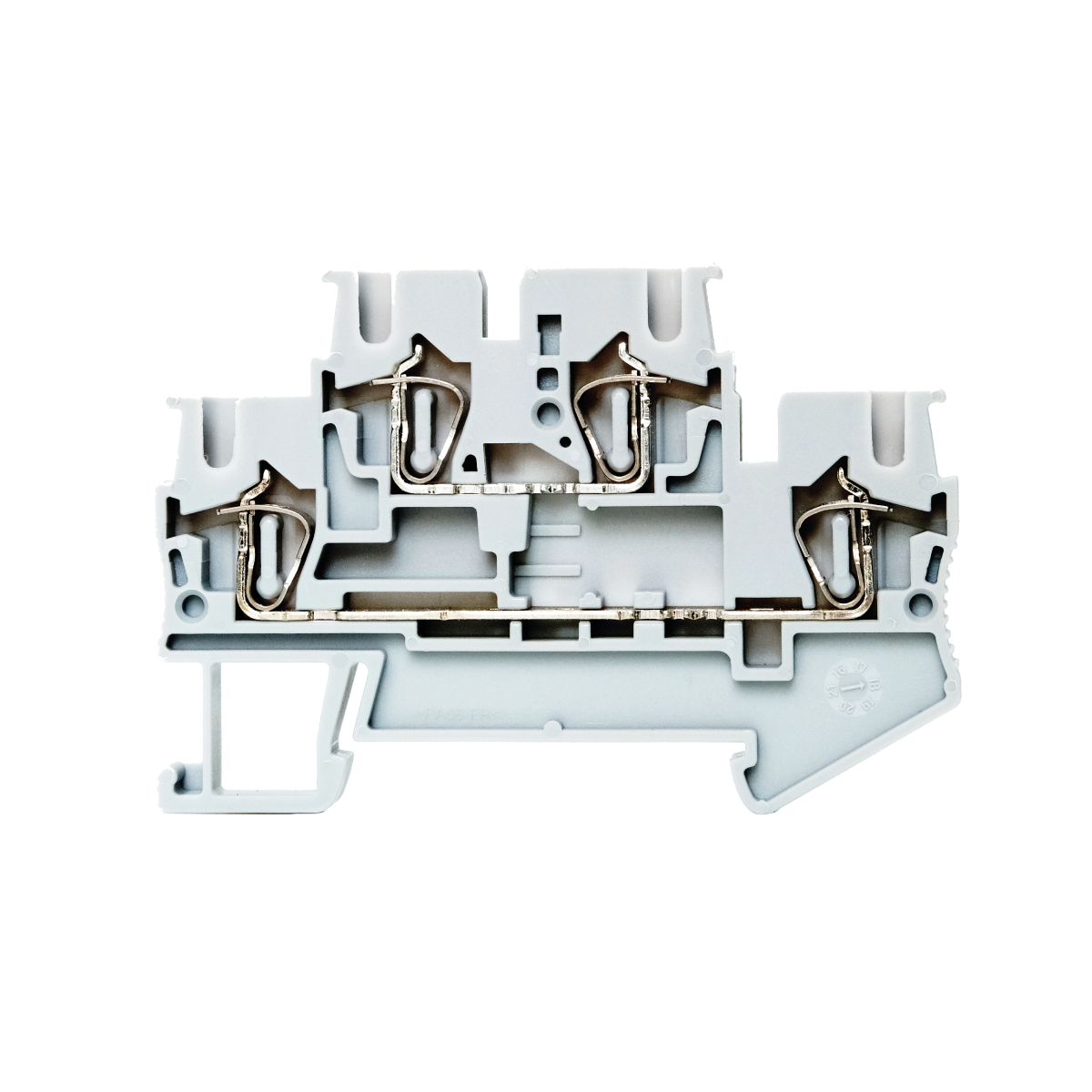

Двухуровневые пружинные клеммы MTS применяются в шкафах автоматики с высокой плотностью монтажа для экономии места на DIN-рейке. Оба уровня имеют монтажное отверстие для установки перемычек.
|
| Артикул | Упаковка, шт. (кратность отгрузки) |
| Расчетное сечение | ||
| 2,5 мм2 | MTS-D2.5 | 10 |
| 4 мм2 | MTS-D4 | 10 |

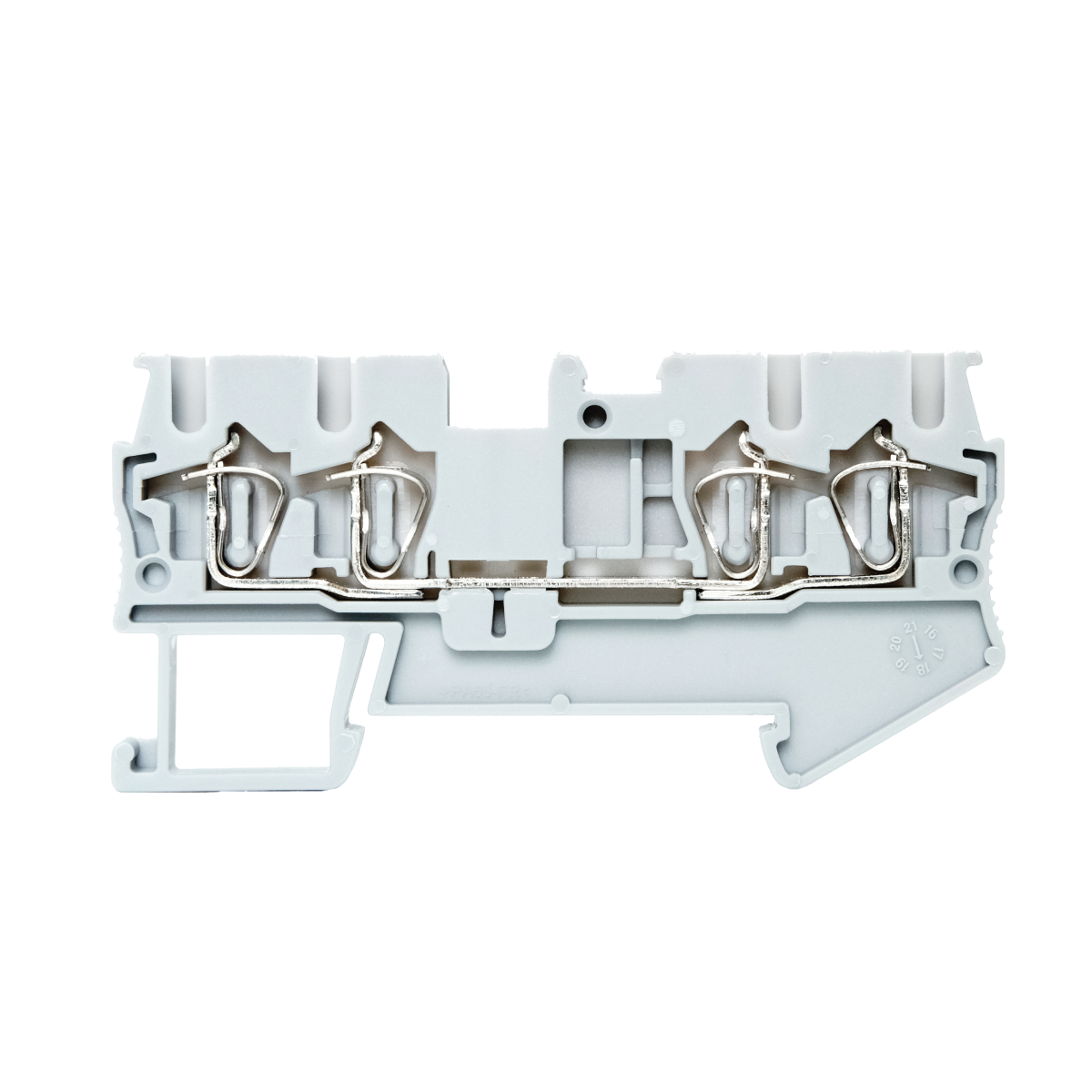

Трехпроводные и четырехпроводные пружинные клеммы MTS применяются для объединения нескольких проводников с одинаковым сечением.
|
| Артикул | Упаковка, шт. (кратность отгрузки) | |
| Расчетное сечение | Трехпроводные | Четырехпроводные | |
| 2,5 мм2 | - | MTS-FO2.5 | 15 |
| 4 мм2 | MTS-TO4 | MTS-FO4 | 15 |

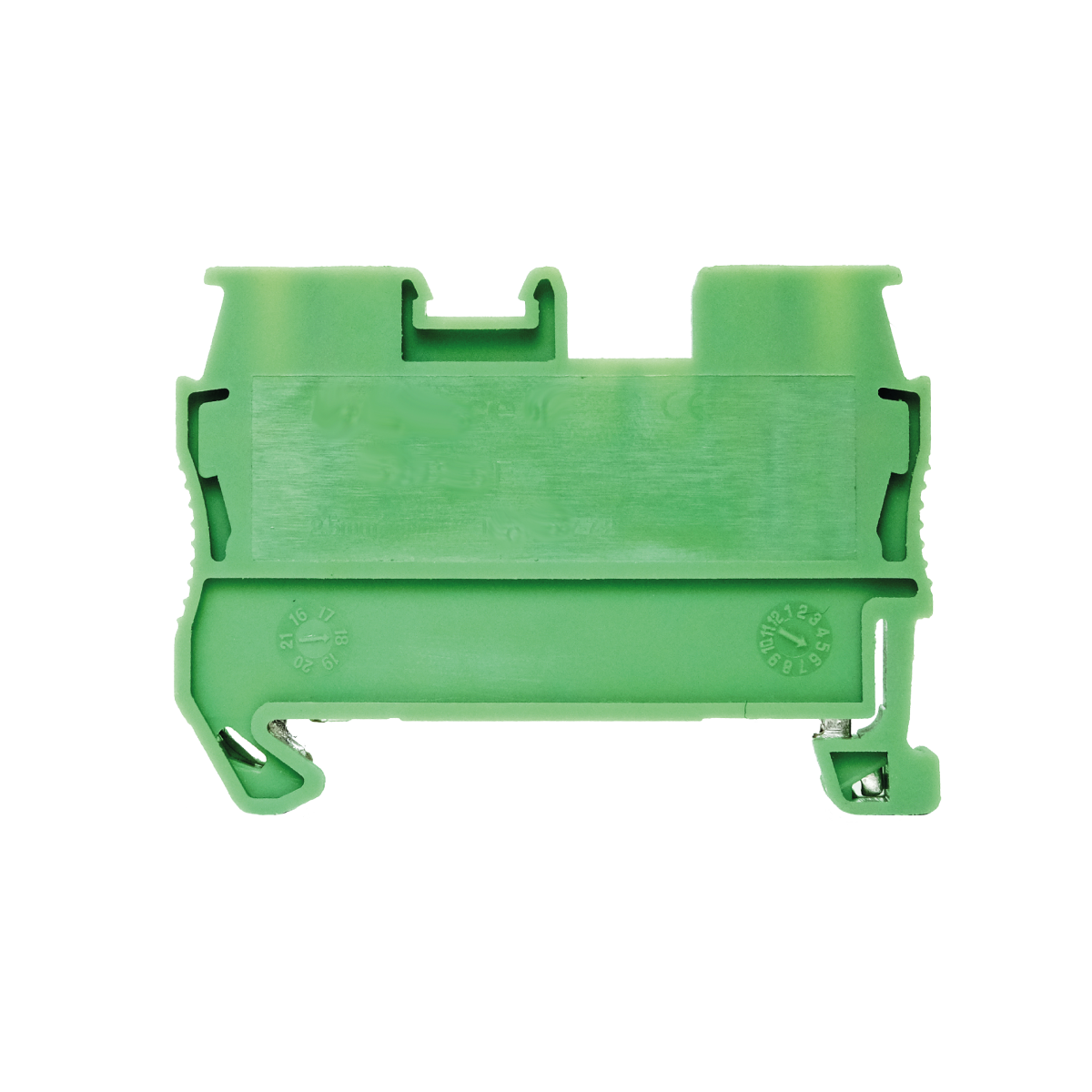

Заземляющие пружинные клеммы MTS применяются для подключения защитных заземляющих проводников. Клемма фиксируется на DIN-рейке простым защелкиванием без использования инструментов.
|
| Артикул | Упаковка, шт. (кратность отгрузки) |
| Расчетное сечение | ||
| 2,5 мм2 | MTS-2.5PE | 20 |
| 4 мм2 | MTS-4PE | 15 |

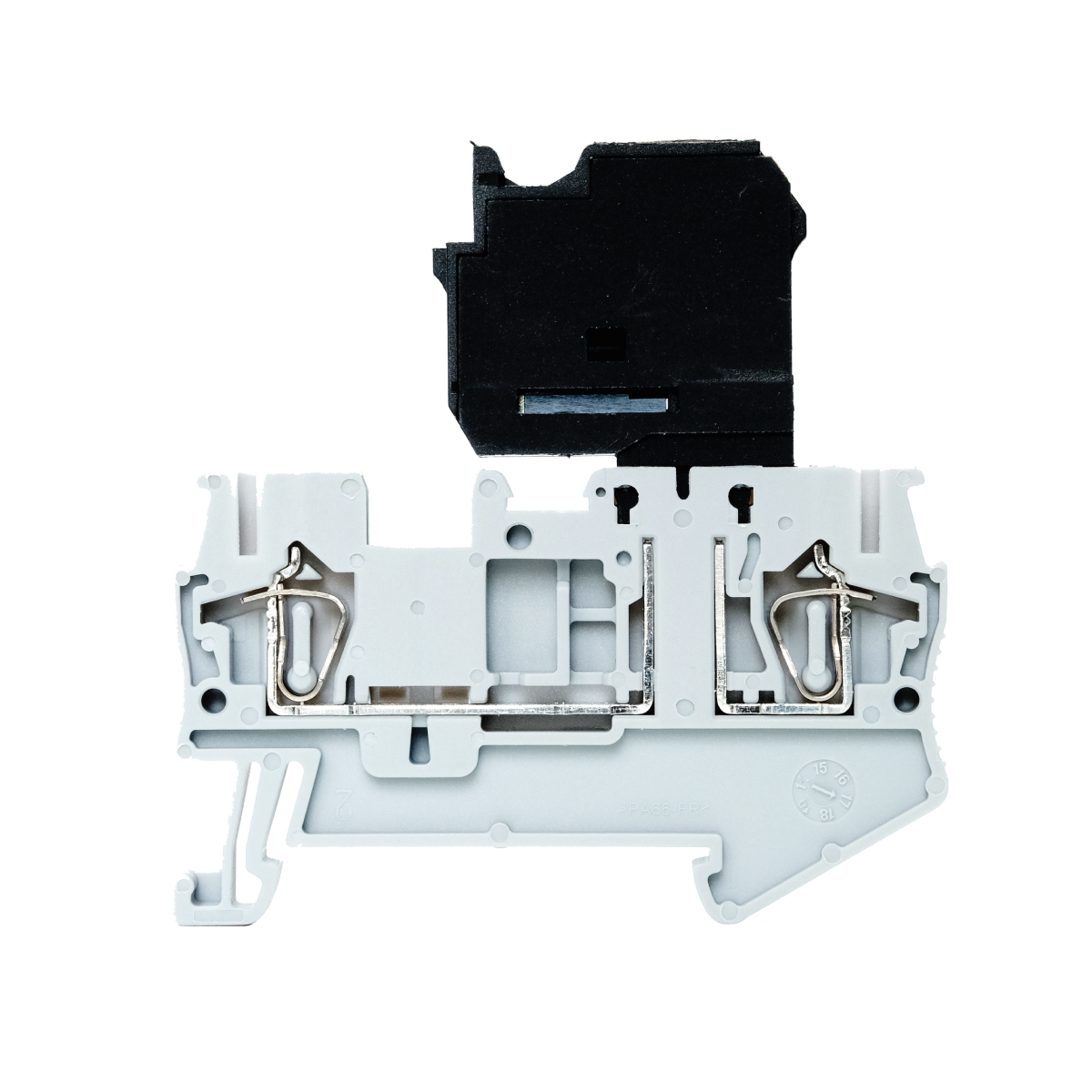

Клеммы пружинные MTS c держателем предохранителя устанавливаются в шкафах автоматики для защиты вторичных цепей от перегрузки и коротких замыканий. Предохранитель не входит в комплект поставки.
|
| Артикул | Упаковка, шт. (кратность отгрузки) |
| Расчетное сечение | ||
| 2,5 мм2 | MTS-2.5F | 15 |

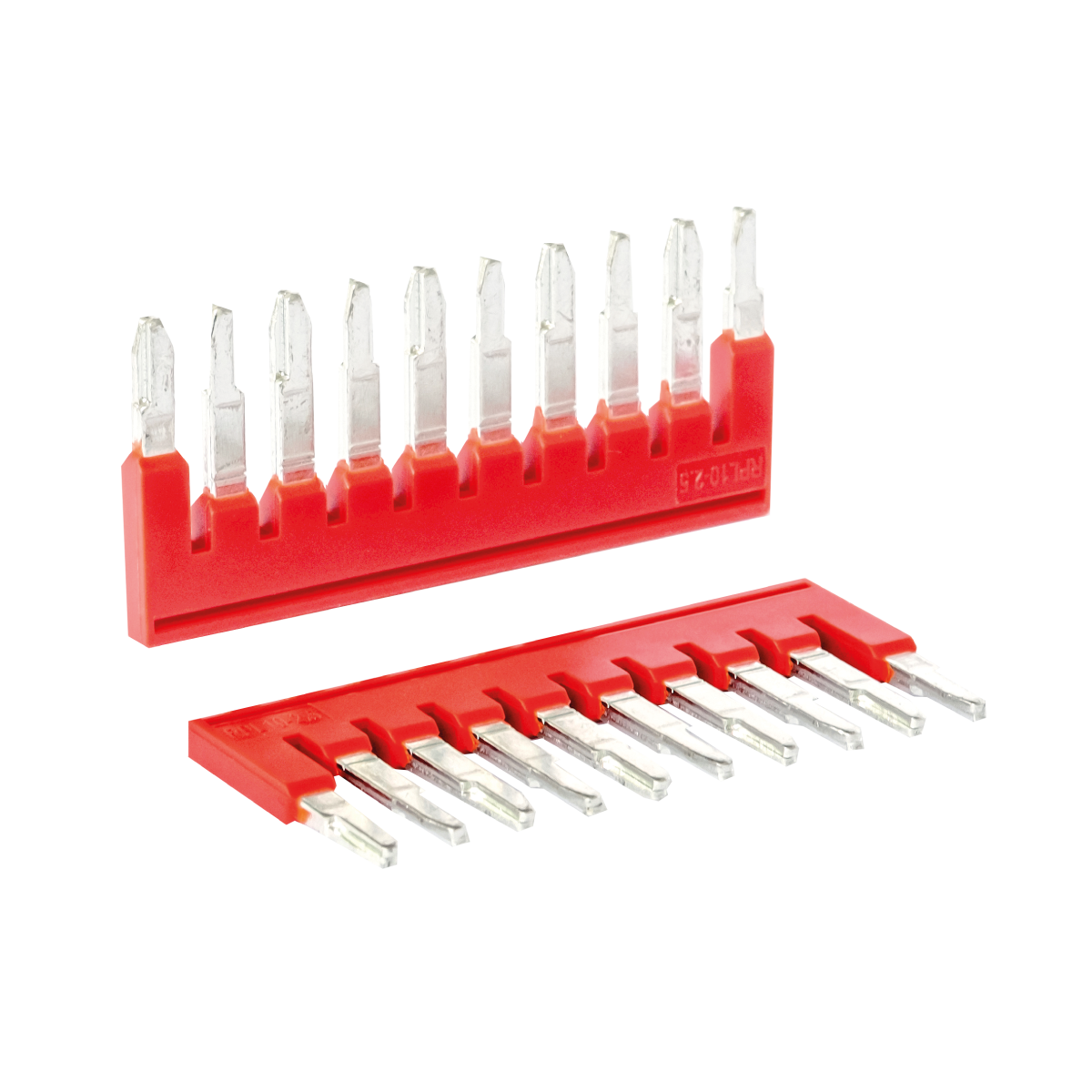

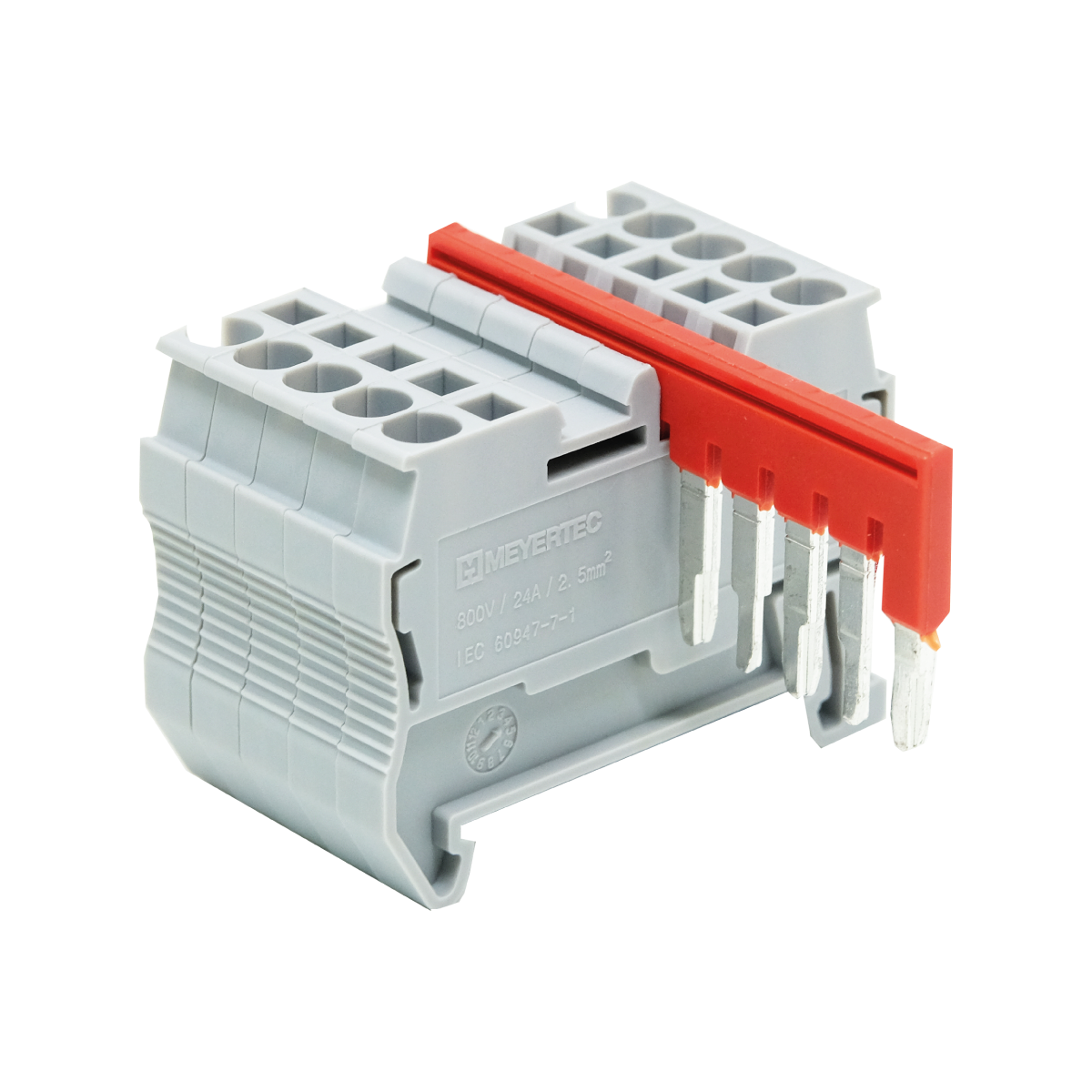

Блоки перемычек применяются для распределения потенциала между клеммами. Пружинные клеммы MTS имеют два ряда для установки перемычек. Блоки перемычек поставляются в упаковках по 10 штук.
|
| Артикул |
| Количество контактов | 10 контактов |
| Клеммы сечением 2,5 мм2 | MTS-J1025 |
| Клеммы сечением 4 мм2 | MTS-J104 |

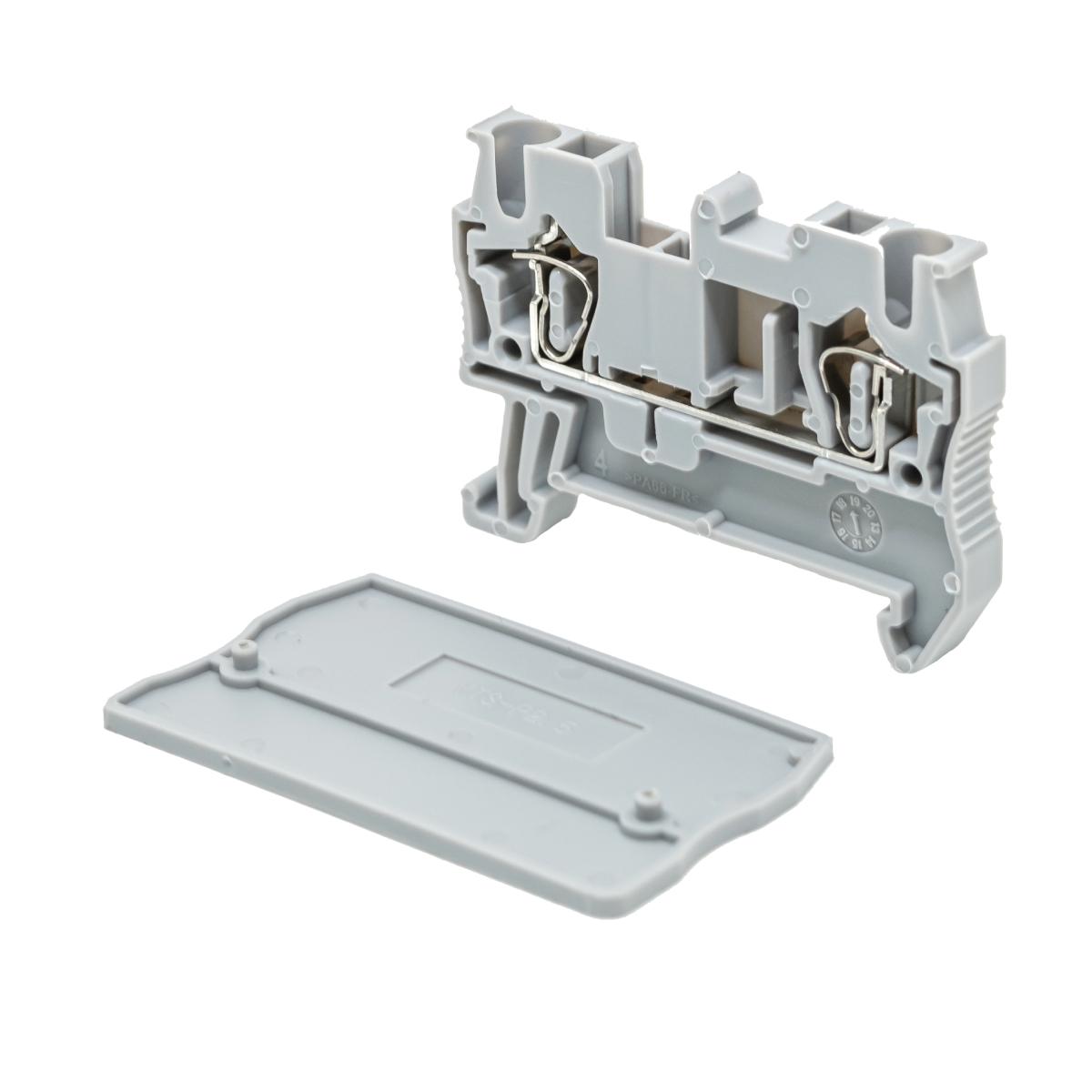

Торцевые заглушки применяются для закрытия токоведущей части пружинных клемм. Заглушки поставляются в упаковках по 20 штук.
|
| Артикул | |
| Тип клемм | Серый | Синий |
| Одноуровневые 2,5 мм2 | MTS-P2.5 | MTS-P2.5BL |
| Одноуровневые 4 мм2 | MTS-P4 | MTS-P4BL |
| Двухуровневые 2,5 мм2 | MTS-PD2.5 | - |
| Двухуровневые 4 мм2 | MTS-PD4 | - |
| Трехпроводные 4 мм2 | MTS-PTO | - |
| Четырехпроводные 2,5 мм2 | MTS-PFO2.5 | - |
| Четырехпроводные 4 мм2 | MTS-PFO4 | - |
| С держателем предохранителя 2,5 мм2 | MTS-PF | - |

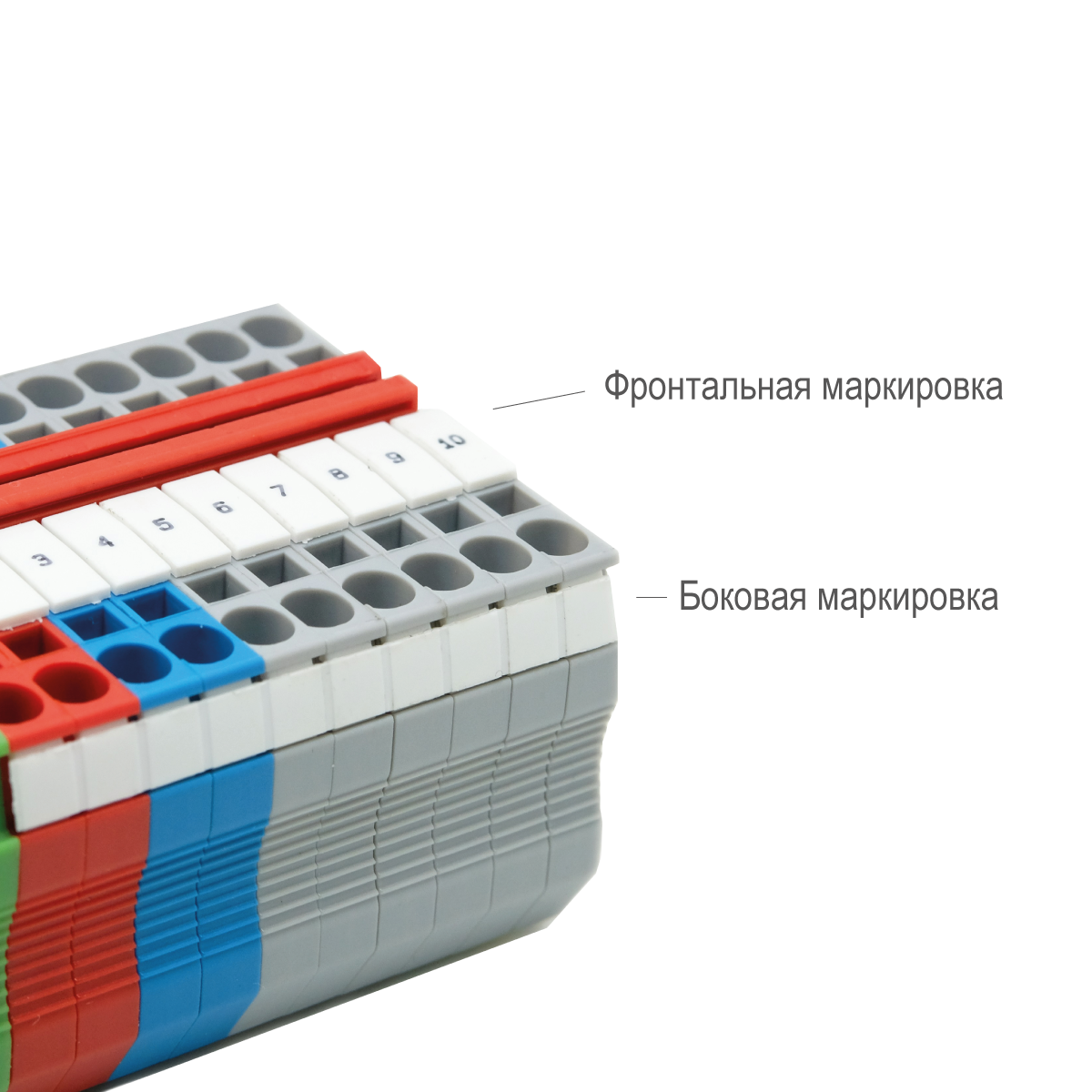

Маркировка предназначена для визуализации подключения проводников к клеммам. Пружинные клеммы MTS имеют два типа маркировки – боковую и фронтальную.
В качестве фронтальной маркировки для пружинных клемм MTS можно использовать маркировку соответствующего сечения от винтовых клемм MTU.
|
| Артикул | |
| Символы | 2,5 мм2 | 4 мм2 |
| Пустая | MTS-2.5MC | MTS-4MC |
| L1, L2, L3, N, PE | MTS-2.5ML | MTS-4ML |
| 1-10 | MTS-2.5M110 | MTS-4M110 |
| 1-100 | MTS-2.5M1100 | MTS-4M1100 |
| 11-20 | MTS-2.5M1120 | MTS-4M1120 |
| 21-30 | MTS-2.5M2130 | MTS-4M2130 |
| 31-40 | MTS-2.5M3140 | MTS-4M3140 |
| 41-50 | MTS-2.5M4150 | MTS-4M4150 |
Информация о технических характеристиках, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер и основывается на последних доступных сведениях от производителя
